一，原理
連云港市長利機械設備有限公司制造組合式取樣冷卻器及單個取樣冷卻器與取樣冷卻器管芯更換等，取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,一般要求保證流量在500-700mL/min時,樣品能冷取到30-40度以下,取樣冷卻器滿足電力行業DL/T 457—91的標準。
取樣冷卻器取樣的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免取樣冷卻器樣品在取樣過程中被導管中的金屬腐蝕產物污染。
取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊，傳熱效率高、取樣冷卻器清洗方便、使用壽命長等優點。
二、取樣冷卻器技術參數規格型號
三、取樣冷卻器訂貨說明
1、取樣冷卻器管為不銹鋼，殼體為碳鋼。
2、取樣冷卻器冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，取樣冷卻器冷卻水接口為DN25，外螺紋。
3、取樣冷卻器一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

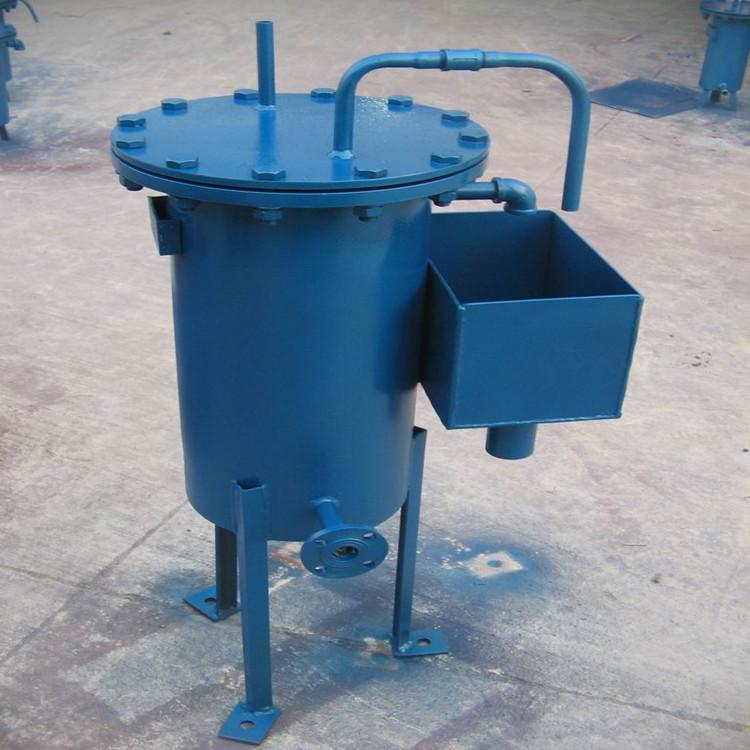

4、是否需組合式取樣冷卻器(即是否要支架、水槽、閥門等）。
四、取樣冷卻器取樣種類
1．鍋爐水取樣冷卻器取樣
鍋爐水樣品一般從汽包的連續排污管中取出，再引至冷卻器。取樣冷卻器取樣點應盡量靠近排污管引出汽包的出口處，并盡量地裝在引出汽包后的第一個排污閥門之前。
2．給水取樣冷卻器取樣
給水的取樣點一般設在給水泵之后，省煤器之前的高壓給水管上，取樣冷卻器應該是在給水管的垂直管路上接一小管，給水樣品由此引至取樣冷卻器。給水的取樣管應設在給水加藥后足以混勻的位置上。
3．凝結水取樣冷卻器取樣
凝結水的取樣點一般設在凝結水泵出口處的凝結水管道上，取樣冷卻器不宜裝在凝結水泵入口處，因凝結水泵入口處的壓力低于大氣壓。
4．疏水取樣冷卻器取樣
疏水一般在疏水箱中取樣。取樣冷卻器取樣點通常設在距疏水箱底300mm左右處。
5 將蒸汽樣品通過取樣冷卻器,使其凝結成水。蒸汽取樣器中蒸汽流量一般為20-30kg/h。取樣冷卻器對樣品引出導管及冷卻器的要求，與水的取樣相同。 轉載請保留此處-取樣冷卻器:http://www.lygcljxsb.com/productshow.asp?id=44 |
